dijous, 27 de febrer del 2014

RaspPi Autònoma

No és que sigui una cosa difícil, però igualment em fa gràcia.
Tinc la Raspberry Pi funcionant amb una bateria. Fins aquí no és una cosa gaire remarcable. La part bona és que l'antena wifi que tinc xupa massa corrent, i no li puc donar a través de la pròpia Raspberry, així que he hagut de fer una placa per poder alimentar l'antena des de FORA de la RPi.
I funciona!!

El primer projecte que ha d'arribar és el de l'assignatura EA (electrònica de l'automòbil). La idea és fer un cotxe guiat per GPS capaç de seguir una ruta, o passar per una sèrie de checkpoints.


divendres, 14 de febrer del 2014

Les llimones de Frankenstein

La meva germana està fent un curs amb nens petits sobre ciència i experiments. Ara li ha tocat el torn a l'electricitat i hem fet una pila amb taronges i llimones.
Les fruites després de passar pel laboratori del Doctor Frankenstein
La idea és que entre els dos metalls (coure la moneda i zinc el cargol) més l'àcid de la fruita es genera una diferència de potencial, amb les llimones que són més àcides, va millor.
Cada tros (vuitè) de fruita és una petita pila que dona aproximadament un volt i el que volíem fer era encendre un LED. La disposició ha sigut la següent:

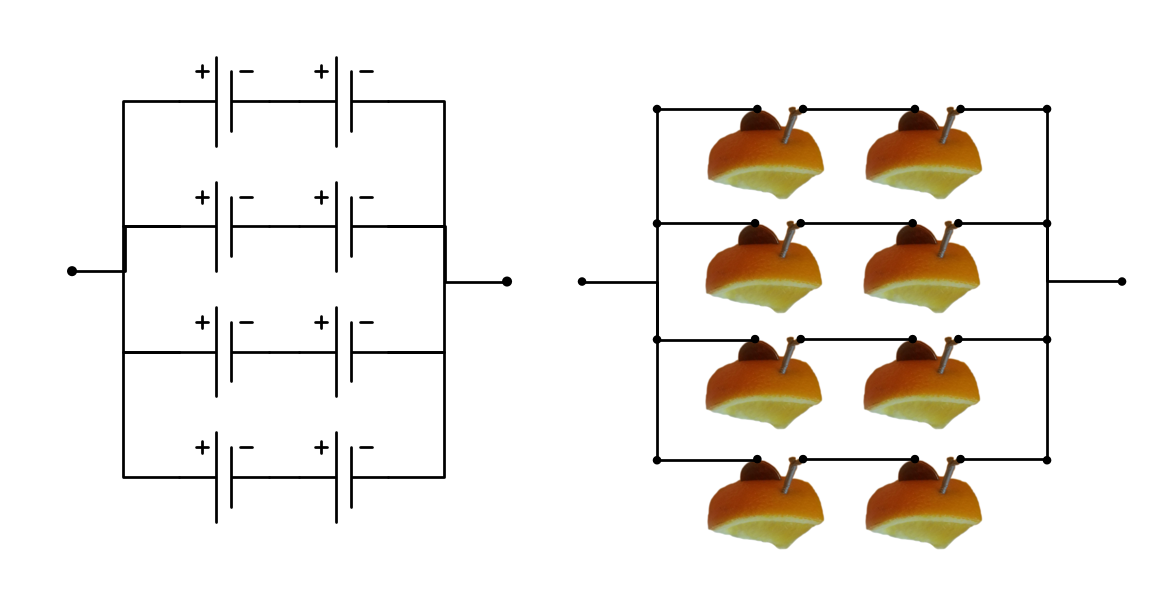

Esquema i connexions
Que fet a la realitat és:
Amb taronges

Amb llimones
La part que em correspon analitzar a mi retorna els següents resultats (de tot el cricuit):
Taronja:
  • 40 uA
  • 2 V
  • 80 uW
Llimona tallada en quarts
  • 0.2 mA
  • 1.5 V
  • 0.3 mW
Llimona tallada en vuitens
  • 0.8 mA
  • 1.8 V
  • 1.44 mW
Cal destacar que la distància entre el cargol i la moneda afecta el voltatge resultant, per això els valors segons com hem tallat la llimona no són proporcionals. I l'objectiu que buscàvem, que era encendre un LED, s'ha complert, però no gaire, ja que amb llum no s'arriba apreciar, i si apaguem tots els llum fa una llum molt tènue, però no ens ha de sorprendre, ja que un LED necessita uns 10 mA a 2V, molt més del que hem aconseguit.
Però ens ho hem passat molt bé.
